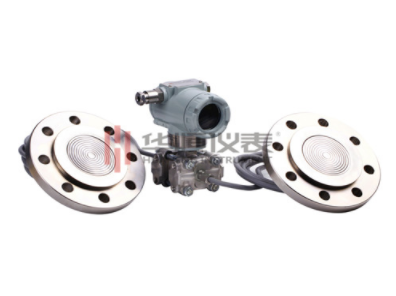

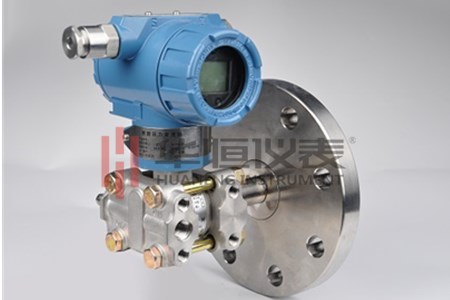

在液位測量領域，目前的測量的技術手段與測量設備有很多種。現在還沒有一種液位儀表可以測量所有工況條下的液位數據，局限于各種測量環境與需求的差異，對于液位儀表的選擇工作就顯得尤為重要。在化工生產整個過程中，會存在各種各樣的特殊性質的測量介質，這種情況下通常采用的普通液位變送器來測量就無法勝任，原因在于這些特殊的介質由于存腐蝕性或者沉淀，或者附著，結晶，導致膜片或其他元器件堵塞和損壞，無法測量到準確液位，甚至無法工作。這種情況下，采用雙法蘭液位變送器就是成為一個很的選擇方案。不過因為雙法蘭液位變送器往往在成本上投入較大，比一般液位計產品要貴很多，這樣就研究出了一個相對來說性價比更高一點的替代方案，但又不影響測量效果，這就是本文要介紹的單法蘭液位變送器，在通常情況下，采用單法蘭液位變送器的方案會比雙法蘭液位變送器要節省約40%的成本。



　　1、在不同液位測量中的替代和安裝



　　雙法蘭液位變送器一般用于密閉容器的液位測量上。而在正常情況下，液位不會到達容器頂部，這樣就為單法蘭液位變送器代替雙法蘭液位變送器提供了可能性。在不同的介質和環境下，單法蘭液位變送器替代雙法蘭液位變送器的安裝方式是不同的，有代表性的有以下兩種：



　　①對于中溫以下無腐蝕或含有雜質顆粒的介質



　　在這種介質下，用單法蘭液位變送器(無毛細管)來替代雙法蘭毛細管液位變送器。



　　a、在常溫下，單法蘭液位變送器的正壓室凸法蘭與容器的低端法蘭相連，將容器的高端法蘭用盲板堵死。在容器頂部做一取壓口，用導壓管與單法蘭液位變送器的負壓室相連。變送器的量柱為：L=H×ρ；零點遷移量為:L0=h×ρ；在*低液位時，作用于變送器的靜壓為:△P0=h×ρ；在高液位時，作用于單法蘭液位變送器的靜壓為:△P=H×ρ+h×ρ。這些公式中H為高液位和低液位的高度差；h為*低液位到變送器低端法蘭中心線的高度；ρ為容器內介質的密度。



　　b、在中溫度下，將在容器頂部的取壓管與變送器之間加一隔離罐，加裝隔離液，這樣就避免了對單法蘭液位變送器的損壞。單法蘭液位變送器的量程不變，零點遷移量為:L0=h×ρ－h(huán)0×ρ0，公式中h0為隔離液高度；ρ0為隔離液密度。



　　②對于腐蝕性強、黏度大的介質及高溫介質



　　在這種情況下，用單法蘭液位變送器(帶毛細管)來替代雙法蘭液位變送器。



　　a、在常溫下，將單法蘭遠傳液位變送器帶毛細管的法蘭與容器的低端法蘭連接，從容器頂部取一導壓管與變送器負壓室相連。單法蘭液位變送器的量程為L=H×ρ；零點遷移量為L0=h×ρ+h1×ρ1；在*低液位時，作用于變送器的靜壓為△P=h×ρ+h1×ρ1；在高液位時，作用于變送器的靜壓為△P=H×ρ+h×ρ+h1×ρ1，公式中的h1為單法蘭液位變送器正壓室中心線相對容器低端法蘭中心線高度；ρ1為單法蘭液位變送器毛細管內介質密度。



　　b、在高溫下，在變送器與取壓管中間加裝隔離罐，以避免高溫對變送器的損壞。注意，這時所選用的隔離液為在此溫度下不沸騰的介質。變送器的量程不變，零點遷移量為:L0=h1×ρ1+h×ρ-h0×ρ0。



　　在不同的介質和環境下，用單法蘭液位變送器替代雙法蘭毛細管液位變送器進行液位測量，需根據溫度高低、腐蝕性強弱、黏度大小等因素來選擇安裝連結的方式，并加裝相應的設施。
