1.磁致伸縮液位變送器的工作原理

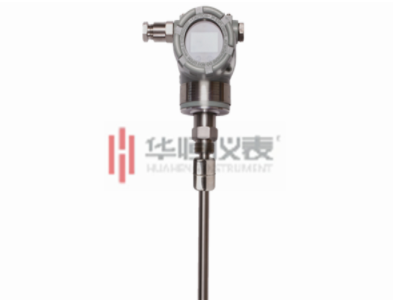

　　AT100磁致伸縮液位變送器是基于磁致伸縮的原理，如圖1.在探桿內部有一根受固定頻率脈沖作用的磁致伸縮線。脈沖和由磁浮子產生的磁場會相互作用，在磁致伸縮線上產生一個扭應力波。扭應力波從浮子的當前位置以已知的速度向磁致伸縮線的兩端傳送。變送器上裝配的一個壓電傳感器把接收到的機械扭應力波轉換成電子脈沖并返回。電子微處理器裝置測量脈沖起始和返回所用的時間并把它們轉換成與液位計成比例的4~20mA信號輸出。



　　2.AT100磁致伸縮液位變送器的性能特點



　　（1）由于AT100使用的浮球是根據我廠工藝要求的氨水與焦油混合物的密度進行制作，因此，浮球停留的位置就是工藝要求測量的焦油與氨水的界面，且由于采用了高性能的壓力傳感器與電子模塊，因此AY100磁致伸縮液位變送器具有高精度的性能特點，可以滿足工藝使用要求。



　　（2）其工作原理以及結構特點決定了其不受所測量介質的介電常數、溫度、壓力變化、介質霧化、蒸汽、介質表面泡沫的影響，能夠克服焦油氨水分離槽內部復雜的工藝環境。



　　(3)由于其采用了可編程、模塊化的電子設計，因此其參數設置相對簡單，并且其校準較為簡單，可以通過按鍵操作直接完成。



　　（4）由于其采用了雙室結構，電子部件與接線端子是獨立的，因此，因此，其防爆等級可以做到很好，充分滿足化產區的防爆要求。



　　（5）整個測量元件的變送單元均不與介質直接接觸，被測量介質不會對傳感器造成磨損，因而性能可靠，使用壽命較長。



　　（6）采用柱狀浮球，充分考慮了介質密度變化帶來的不理影響。
