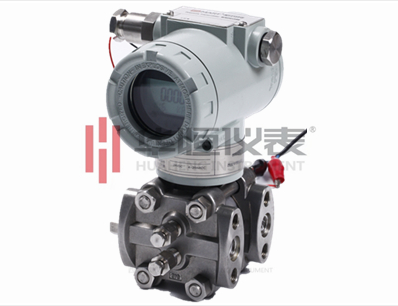

電容式壓力變送器測量部分敏感部件采用全焊接結構，電子線路部分采用波峰焊接和接插件安裝方式，整體結構堅固、耐用，故障甚少。相對于絕大數使用者來說，如發現敏感部件出現故障，一般無法自行修復，應與生產廠家聯系更換其整體部件。

　　1、變送器測量部分的檢查

　　分析：

　　變送器測量部分產生的故障，都會引起變送器無輸出或輸出不正常，因此應首先檢查變送器的測量敏感部件。

　　處理方式：

　　1．拆下法蘭，檢查敏感部件隔離膜片有無變形，破損和漏油現象發生。

　　2．拆下補償板，不取出敏感部件，檢查插針對殼體的絕緣電阻，在電壓不超過100V的情況下，絕緣電阻不應小于100MΩ。

　　3．接通電路和氣路，當壓力信號為量程上限值時，關閉氣源，輸出電壓和讀數值應穩定不動。如果輸出電壓下降，則說明變送器有泄漏，可用肥皂水檢查出泄漏部位。

　　2、變送器電路部分的檢查

　　1.接通電源，在給定輸入壓力信號后，檢查變送器輸出端電壓信號的狀態。

　　若無輸出電壓，應首先檢查電源電壓是否正常；是否符合供電要求；電源與變送器及負載設備之間有無接線錯誤。

　　如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出。

　　排除上述原因，則應進一步檢查放大器板線路中元件有無損壞問題；線路板接插件有無接觸不良現象，可采取對照正常儀表的測量電壓與故障儀表對應的測量電壓相比較的方法，確定故障點，必要的情況下可更換有故障的放大器板。在對流量型變送器檢查時，對J型放大器板應特別要注意采取防靜電措施。

　　2.接通電源，在給定輸入壓力信號后，若變送器輸出過高（大于10VDC），或輸出過低（小于2.0VDC），且改變輸入壓力信號和調整零點、量程螺釘時輸出均無反應。

　　對于這類故障，除檢查變送器測量部分敏感部件有無異常外，應檢查變送器放大器板上“振蕩控制電路部分”工作正常與否。

　　高頻變壓器T1-12之間正常峰值電壓應為25～35VP-P；頻率約為32kHz。其次檢查放大器板上各運算放大器的工作狀況；各部分的元器件有無損壞問題等。此類故障需要更換放大器板。

　　3.變送器在線路設計和工藝裝配質量上要求都十分嚴格，在實際使用中對出現的線路故障，經檢查確認后最好與生產廠家聯系更換其故障線路板，以確保儀表長期工作的穩定性和可靠性。

　　3、現場故障檢查

　　施工現場出現的故障，絕大多數是由于使用和安裝方法不當引起的，歸納起來有以下幾個方面。

　　1.一次元件（孔板、遠傳測量接頭等）堵塞或安裝形式不對，取壓點不合理。

　　2.引壓管泄漏或堵塞，充液管里有殘存氣體或充氣管里有殘存液體，變送器過程法蘭中存有沉積物，形成測量死區。

　　3.變送器接線不正確，電源電壓過高或過低，指示表頭與儀表接線端子連接處接觸不良。

　　4.沒有嚴格按照技術要求安裝，安裝方式和現場環境不符合技術要求。

　　以上出現的故障都會引起變送器輸出不正常或測量不準確，但經過細心檢查，嚴格按照技術要求使用和安裝，及時采取有效措施，問題都可以排除，對不能處理的故障，應將變送器送到實驗室或生產廠家做進一步檢查。
