HART通訊智能壓力變送器包括智能差壓變送器，是可以同時測試高壓和低壓端壓力的變送器，下面我們分享校準HART通訊智能差壓變送器的三個方法。



　　1.普通校準



　　對于常規的4-20 mA儀器，模擬輸入并測量輸出的多點測試足以表征壓力變送器的整體精度。對于HART智能差壓變送器校準，輸入和輸出之間的多點測試不能提供變送器操作的準確表示。HART發送器具有一個處理輸入數據的微處理器。



　　2.HART儀器校準



　　通常涉及三個計算部分，并且每個部分都可以單好測試和調整：



　　首先，儀器的微處理器測量一些受相關過程變量影響的電性能。測量值可以是毫伏，電容，磁阻，電感，頻率或其他一些特性。



　　下面是過程變量到等效毫安表示形式的數學轉換。儀器的范圍值（與零值和跨度值有關）與傳遞函數一起使用以計算該值。



　　非常后一個是輸出部分，其中將計算出的輸出值轉換為計數值，然后可以將其加載到數模轉換器中。這會產生真實的模擬電信號。同樣，微處理器必須依靠一些內部校準因素來獲得正確的輸出。這些因素的調整通常稱為電流環路調整或4-20 mA設置。



　　3.壓力變送器校準程序

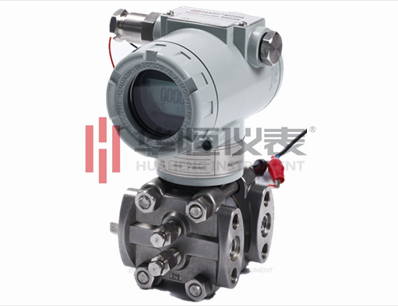

　　校準HART通訊智能差壓變送器



　　通過排放和隔離閥作為輸入部分，將壓力校準器或壓力源連接到壓力變送器。



　　將變送器輸出連接到HART通信器。



　　現在，要驗證HART變送器的整體性能，就像常規儀器一樣運行零跨度測試。



　　使用壓力泵為壓力變送器提供已知的輸入，并檢查相應的輸出。



　　假設您考慮了一種出廠時設定為0至100英寸水柱的壓力變送器。這意味著對于1英寸的水，它應該顯示4 mA的電流，而對于100英寸的水，它應該顯示20 mA的電流。如果1英寸輸出為4.15mA，100英寸輸出為20.15mA。為了解決這個問題，技術人員為兩個端口通風并按下變送器上的調零按鈕。輸出為4.00 mA，因此調整似乎成功。但是，如果技術人員現在使用通訊器驗證變送器，則范圍將是1到101英寸水柱，PV則是1英寸水柱而不是0。糾正零變化條件的正確方法是使用零調整。這將調整儀器的輸入模塊，以使數字PV符合校準標準



　　總之，智能差壓變送器校準的方法比較多，但現在來講，已經比以前方便了很多，不一定非得專業技術員就能完成了，但基礎的校準知識大家還是有必要都知道的，如有不清楚的可聯系我們。
