壓力變送器和壓力傳感器一同構成自動控制的監測信號源。不同的物理量需要不同的壓力傳感器和相應的壓力變送器。



　　1、我們先看下傳感器的由來。



　　人們?yōu)榱藦耐饨绔@取信息，必須借助于感覺器官。而單靠人們自身的感覺器官，在研究自然現象和規律以及生產活動中它們的功能就遠遠不夠了。為適應這種情況，就需要傳感器。因此可以說，傳感器是人類五官的延長，又稱之為電五官。



　　隨著技術的革新，傳感器變得應用更廣泛，原理與結構從只有簡單的，到簡單和智能。傳感器早已滲透到諸如工業生產、宇宙開發、海洋探測、環境保護、資源調查、醫學診斷、生物工程、甚至文物保護等等極其之泛的領域。



　　2、那么變送器又是什么時候出現的呢？跟傳感器到底有什么關聯呢？如何來看傳感器與變送器的區別



　　（1）、我們知道，傳感器是能夠受規定的被測量并按照一定的規律轉換成可用輸出信號的器件或裝置的總稱，通常由敏感元件和轉換元件組成。當傳感器的輸出為規定的標準信號時，則稱為變送器。



　　（2）、變送器的概念是將非標準電信號轉換為標準電信號的儀器，傳感器則是將物理信號轉換為電信號的器件，過去常講物理信號，現在其他信號也有了（分為物理傳感器和化學傳感器二大類）。一次儀表指現場測量儀表或基地控制表，二次儀表指利用一次表信號完成其他功能：諸如控制，顯示等功能的儀表。



　　（3）、傳感器是把非電物理量如溫度、壓力、液位、物料、氣體特性等轉換成電信號或把物理量如壓力、液位等直接傳到變送器。變送器則是把傳感器采集到的微弱的電信號放大以便轉送或啟動控制元件。或?qū)鞲衅鬏斎氲姆请娏哭D(zhuǎn)換成電信號同時放大以便供遠方測量和控制的信號源。根據需要還可將模擬量變換為數字量。傳感器和變送器一同構成自動控制的監測信號源。不同的物理量需要不同的傳感器和相應的變送器。



　　還有一種變送器不是將物理量變換成電信號，如一種鍋爐水位計的“差壓變送器”，他是將液位傳感器里的下部的水和上部蒸汽的冷凝水通過儀表管送到變送器的波紋管兩側，以波紋管兩側的差壓帶動機械放大裝置用指針指示水位的一種遠方儀表。當然還有把電氣模擬量變換成數字量的也可以叫變送器。以上只是從概念上說明傳感器和變送器的區別。



　　傳感器和變送器本是熱工儀表的概念。只是原理和應用需求不一樣，就變得有所區別。



　　比較壓力傳感器和變送器

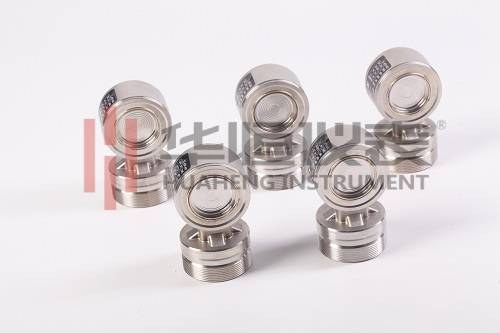

　　在壓力傳感器中，薄膜或壓阻式壓力傳感器安裝在過程接口上。傳感器將壓力轉換為模擬電子輸出信號，通常為毫伏/伏輸出。這些信號沒有線性化或溫度補償。



　　壓力變送器具有附加的電路，線性化，補償，并放大來自換能器的信號。不同的信號類型通常是電壓信號（例如0至5或0至10伏），毫安（例如4至20毫安）或數字信號。然后，儀器可以將信號發送到遠程接收器。



　　許多壓力變送器提供了多種校準選項，包括量程比和零/跨度調節。可以使用總線網絡遠程校準，測試和重置智能變送器。



　　壓力傳感器或變送器：選擇哪一個？



　　盡管兩種工具之間存在差異，但人們稱其為何種工具或使用哪種工具都沒有關系。更重要的是該設備是否適合特定應用并提供所需的輸出。選擇正確的壓力儀表進行應用時，精度，范圍，工作溫度和介質都是決定因素。



　　至于輸出信號，以下是一些要考慮的因素：



　　·典型的mV輸出沒有溫度特性。



　　·電流信號比電壓信號更不受干擾和噪聲的影響。



　　·電流信號也可以傳播更遠。



　　·模擬信號只是壓力讀數。



　　·數字信號允許用戶收集除壓力以外的更多信息和其他變量。



　　·許多控制系統的輸入卡僅接受放大的信號。



　　壓力傳感器是把非電物理量如重力、壓力、液位、物料特性等轉換成電信號或把物理量如壓力、液位等直接送到壓力變送器。壓力變送器則是把壓力傳感器采集到的微弱的電信號放大以便轉送或啟動控制元件。或?qū)鞲衅鬏斎氲姆请娏哭D(zhuǎn)換成電信號同時放大以便供遠方測量和控制的信號源。根據需要還可將模擬量變換為數字量。

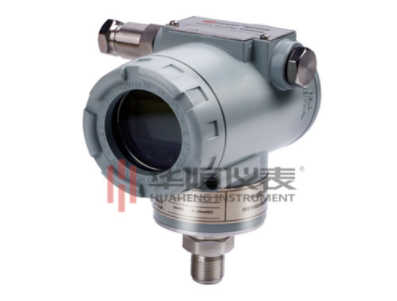

　　什么是壓力變送器



　　壓力變送器是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。



　　壓力變送器工作原理



　　當壓力直接作用在測量膜片的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，然后采用芯片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。
