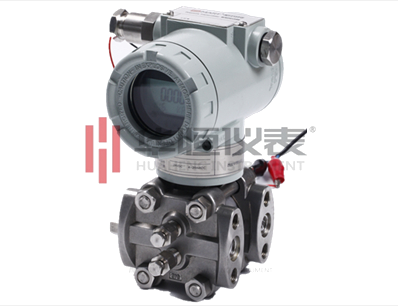

智能差壓變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件即敏感元件的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。智能差壓變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。



　　當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。



　　智能差壓變送器校準時可按以下步驟進行：



　　1、正確的掛接手操器，依照需求設置變送器內容，零位調整。



　　2、正確進行差錯及回差的核算，正確給出校驗定論，正確給出校驗定論，正確進行有用數字的處置。



　　3、關于三閥組的操作：主要翻開平衡閥，正確開高壓閥。



　　4、校驗儀設置功用項，校驗儀首要清零，壓力管路銜接好，一起注重正負極銜接，接入規范電阻。查看回路電流。



　　5、變送器精度校驗：將微調閥放到中心方位，封閉截止閥及回檢閥，電動壓力查驗臺輸出壓力設置，根本差錯調校(上行5點，下行5點)，及時記載數據。



　　6、差壓變送器設備復位收拾：停用三閥組，停電、撤除回路連線及關聯設備，壓力控制臺發動封閉，翻開截止閥及回檢閥。



　　7、裝置時可能會經常出現松動，變送器和三閥組銜接，螺栓應對角縮緊，通常不能一次鎖死，三閥組裝置時分大概加密封線圈。



　　8．先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。



　　9．再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。



　　10．最后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零（Z）、調量程（R）開關的作用完全相同。



　　這就是智能差壓變送器校準操作方法的詳細介紹，希望可以幫助用戶更好的使用儀器，對于差壓變送器的校準，只要做到以上幾點就能夠把儀器校準到一個很理想的程度。
