三閥組的組成原理及用途



　　一、三閥組結構原理:

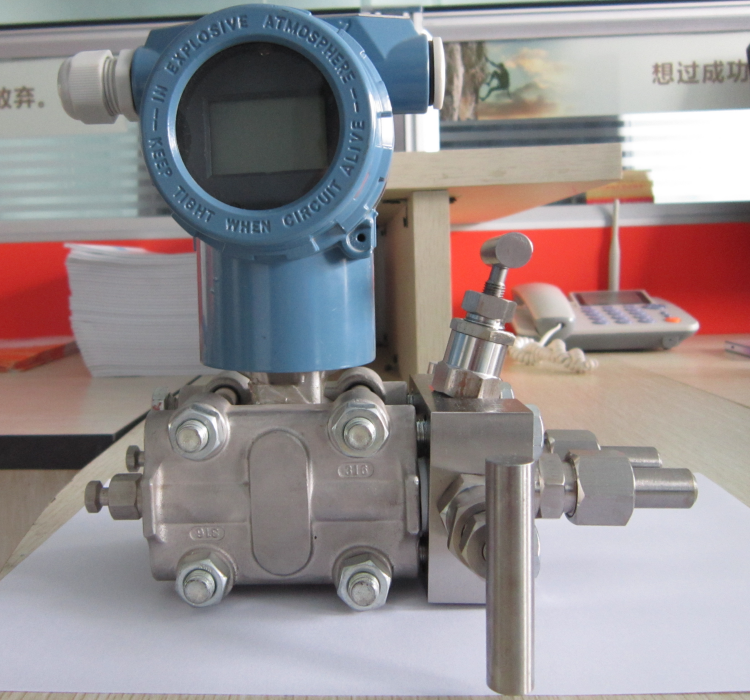

　　三閥組由閥體、二個截止閥及一個平衡閥組成。差壓變送器投入運行時的操作程序：首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。



　　差壓變送器上設置“平衡閥”的作用是投運變送器的時候防止單腔受壓，避免大壓力打壞變送器，平衡閥在投運時是打開的，正常運行時是關閉的。差壓變送器主要投運過程如下：關閉二次閥——打開一次閥——打開排污閥進行管道沖洗——關閉排污閥——打開三閥組上的平衡閥，關閉三閥組上的正腔閥和負腔閥——打開正負腔二次閥——開啟三閥組上正腔閥，打開變送器正負腔排污螺釘進行排污排氣——關閉排污螺釘，打開三閥組上負腔閥——關閉平衡閥，至此，差壓變送器投運完畢。





　　二、三閥組的組成：



　　三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用，可分為左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與與差壓變送器配套使用，作用是將正、負壓測量室與引壓點導通貨斷開；或是將正負壓測量室斷開或導通。



　　三、三閥組的作用：



　　在使用差壓變送器時一般都配三閥組，調零時，將平衡閥打開，進氣關閉，可保護變送器膜片（特別是為差壓的）及保證調零正常進行；正常使用時，進氣閥開，平衡閥關。
